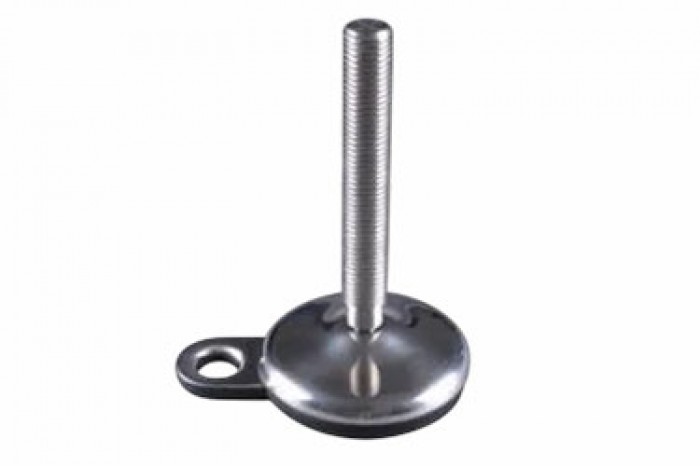

Конвейерная опора нержавеющая SS75FH под анкерное крепление - 800 кг
- Модель: SS75FH-M16-L150
Профессиональная регулируемая опора для конвейера из нержавеющей стали серии SS75FH - это усиленная модификация стандартной конвейерной опоры, дополненная боковым лепестком с отверстием для анкерного болта. Это решение необходимо для оборудования с высоким центром тяжести или сильными динамическими нагрузками, где требуется исключить любое смещение станины по полу.

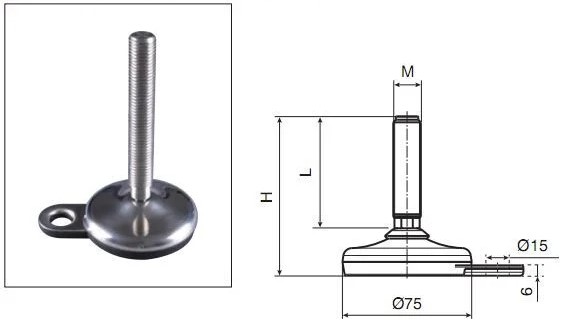

| Артикул | SS75FH-M16-L150 |
| Материал корпуса и шпильки | Нержавеющая сталь (Stainless Steel) |
| Диаметр основания (Ø) | 75 мм |
| Тип резьбы (M) | M16 |
| Длина резьбы (L) | 150 мм |
| Максимальная статическая нагрузка | 815 кг |
| Размер под ключ | 13 мм |
| Основание | Антискользящая и антивибрационная резиновая подложка (черная) |
| Конструктивные особенности |
* Шарнирное соединение шпильки для компенсации неровностей пола * Отверстие под анкер Ø15 мм * Вынос проушины (E) 52.5 мм * Толщина фиксирующего ушка 6 мм |
Особенности и преимущества
- Жесткая фиксация: отверстие диаметром 15 мм позволяет использовать стандартные промышленные анкеры.
- Гигиеничность: несмотря на наличие крепежного элемента, форма опоры остается обтекаемой для легкой мойки.
- Материал: полностью изготовлена из нержавеющей стали, включая фиксирующую проушину.
Комплектация:
- Нержавеющее основание с антивибрационной подложкой.
- Резьбовая шпилька M16.
- Фиксирующая гайка (на фото в комплекте).
Модели опор с фиксирующим отверстием (серия SS75FH) также доступны с резьбой M12 и M20. Выберите подходящий вариант из таблицы ниже:
Ниже представлены все модификации опор серии SS75FH с отверстием для фиксации к полу:
Артикул (Код) |
Диаметр (M) |
Общая длина (H) |
Длина резьбы (L) |
SS75FH-M12-L50 |
M12 |
80 |
50 |
SS75FH-M12-L75 |
M12 |
105 |
75 |
SS75FH-M12-L125 |
M12 |
155 |
125 |
SS75FH-M16-L65 |
M16 |
95 |
65 |
SS75FH-M16-L115 |
M16 |
145 |
115 |
SS75FH-M16-L150 |
M16 |
180 |
150 |
SS75FH-M16-L165 |
M16 |
195 |
165 |
SS75FH-M20-L65 |
M20 |
95 |
65 |
SS75FH-M20-L90 |
M20 |
120 |
90 |
SS75FH-M20-L140 |
M20 |
170 |
140 |
|

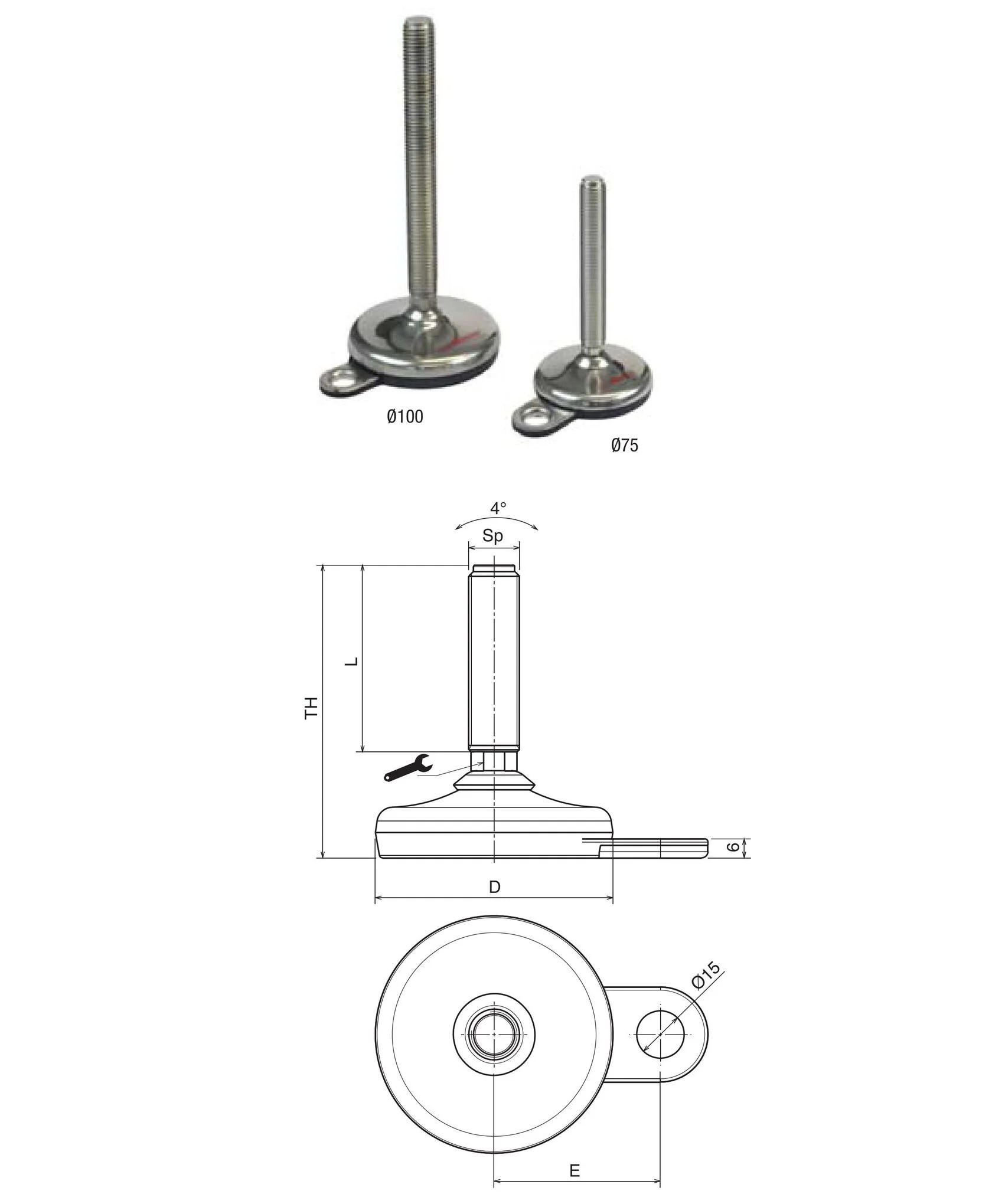

Артикул |
M |
Вынос (Е) |
Общая высота (ТH) |
Длина шпильки (L) |
Размер под ключ |
Нагрузка (кг) |
|
93401 |
M12 |
52,5 |
80 |
50 |
9 |
- |
|
93402 |
M12 |
52,5 |
105 |
75 |
9 |
- |
|
93403 |
M12 |
52,5 |
155 |
125 |
9 |
- |
|
93501 |
M16 |
52,5 |
95 |
65 |
13 |
815 |
|
93502 |
M16 |
52,5 |
145 |
115 |
13 |
815 |
|
93503 |
M16 |
52,5 |
195 |
165 |
13 |
815 |
|
93601 |
M20 |
52,5 |
95 |
65 |
16 |
- |
|
93602 |
M20 |
52,5 |
120 |
90 |
16 |
- |
|
93603 |
M20 |
52,5 |
170 |
140 |
16 |
- |
